上银滚珠丝杠的螺母型式

发布时间:2015/11/3 18:22:59 浏览次数:1616

上银滚珠丝杠的螺帽根据循环回流系统可分为：外循环、内循环和端盖式三种。

（1）外循环上银滚珠丝杠

 a、构造

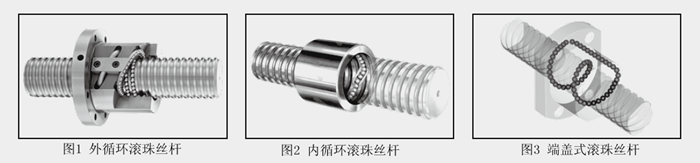

外循环是由丝杠、螺帽、钢珠、弯管及固定块组合而成。钢珠介于丝杆与螺帽之中，从丝杆的螺旋沟槽进入弯管后再回到螺旋沟槽，以此来做无限循环运动。弯管装置在螺帽外部，此种型式称为外循环滚珠丝杆。如图1所示。

b、特色

-可适用的丝杆外径、导程较为广泛

-规格齐全

-体积较大



（2）内循环上银滚珠丝杠

a、构造

内循环是由丝杆、螺帽、钢珠及回流盖组合而成。钢珠采用单圈循环，以回流盖跨越连接两个相邻珠槽，钢珠通过回流盖改变进行方向，构成单一封闭的回流路径。犹豫回流盖组装在螺帽内部，因此称之为内循环滚珠丝杆。如图2所示。

b、特色

-适用于一般导程

-体积小



（3）端盖式上银滚珠丝杠

a、构造

端盖式丝杆是由丝杠、螺帽、钢珠及端盖组合而成。螺帽上加工一轴向贯穿孔作为钢珠回流，从丝杆的螺旋沟槽进入端盖后通过贯穿孔再回到螺旋沟槽，做无限循环运动。此设计使钢珠得以行经螺帽的前后两端，由于所有螺旋沟槽上都不满有效钢珠，因此在相同动负荷下，螺帽长度相对传统丝杆较短。如图3所示。

b、特色

-适用于高导程

-体积中等

-只可做单螺帽
