MGN系列--微小型滚珠线性滑轨
上银MGN系列滑轨特点:
1、体积小、轻量化,特别适合小型化设备使用。
2、滑块、滑轨材质均为不锈钢。不锈钢材质之线性滑轨,包含滑块、滑轨及其它金属配件如钢珠、保持器等,皆使用不锈钢材质,具备防锈的特性。
3、采用哥德型四点接触设计,可承受各方向负荷,具备刚性强,精度高等特性。
4、有钢珠保持器设计,在精度允许下具备互换性。
注:1kgf=9.81N

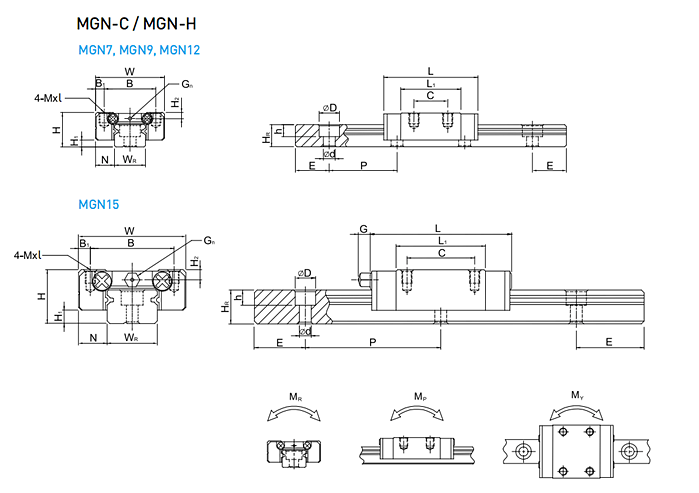

型号 |
组件尺寸(mm) |
滑块尺寸(mm) |
滑轨尺寸(mm) |
|||||||||||||||||
H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
G |
GN |
M |
H2 |
WR |
HR |
D |
h |
d |
P |
E |
|
MGN5C |
6 |
1.5 |
3.5 |
12 |
8 |
2 |
- |
9.6 |
16 |
- |
Φ0.8 |
M2 |
1 |
5 |
3.6 |
3.6 |
0.8 |
2.4 |
15 |
5 |
MGN7C |
8 |
1.5 |
5 |
17 |
12 |
2.5 |
8 |
13.5 |
22.5 |
- |
Φ1.2 |
M2 |
1.5 |
7 |
4.8 |
4.2 |
2.3 |
2.4 |
15 |
5 |
MGN7H |
13 |
21.8 |
30.8 |
|||||||||||||||||
MGN9C |
10 |
2 |
5.5 |
20 |
15 |
2.5 |
10 |
18.9 |
28.9 |
- |
Φ1.4 |
M3 |
1.8 |
9 |
6.5 |
6 |
3.5 |
3.5 |
20 |
7.5 |
MGN9H |
16 |
29.9 |
39.9 |
|||||||||||||||||
MGN12C |
13 |
3 |
7.5 |
27 |
20 |
3.5 |
15 |
21.7 |
34.7 |
- |
Φ2 |
M3 |
2.5 |
12 |
8 |
6 |
4.5 |
3.5 |
25 |
10 |
MGN12H |
20 |
32.4 |
45.4 |
|||||||||||||||||
MGN15C |
16 |
4 |
8.5 |
32 |
25 |
3.5 |
20 |
26.7 |
42.1 |
4.5 |
M3 |
M3 |
3 |
15 |
10 |
6 |
4.5 |
3.5 |
40 |
15 |
MGN15H |
25 |
43.4 |
58.8 |
型号 |
滑轨固定螺栓尺寸 |
基本动额定负荷 |
基本静额定负荷 |
容许静力矩(KN-m) |
重量(kg) |
|||
(mm) |
C(KN) |
C0(KN) |
MR |
MP |
MY |
滑块 |
导轨/米 |
|
MGN5C |
M2×6 |
0.54 |
0.84 |
2 |
1.3 |
1.3 |
0.008 |
0.15 |
MGN7C |
M2×6 |
0.98 |
1.24 |
4.70 |
2.84 |
2.84 |
0.010 |
0.22 |
MGN7H |
1.37 |
1.96 |
7.64 |
4.80 |
4.80 |
0.015 |
||
MGN9C |
M3×8 |
1.86 |
2.55 |
11.76 |
7.35 |
7.35 |
0.016 |
0.38 |
MGN9H |
2.55 |
4.02 |
19.60 |
18.62 |
18.62 |
0.026 |
||
MGN12C |
M3×8 |
2.84 |
3.92 |
25.48 |
13.72 |
13.72 |
0.034 |
0.65 |
MGN12H |
3.72 |
5.88 |
38.22 |
36.26 |
36.26 |
0.054 |
||
MGN15C |
M3×10 |
4.61 |
5.59 |
45.08 |
21.56 |
21.56 |
0.059 |
1.06 |
MGN15H |
6.37 |
9.11 |
73.50 |
57.82 |
57.82 |
0.092 |
