EGH四方型
EGH系列--低组装四方型滚珠滑动导轨
EGH系列属于低组装型滚珠滑动导轨，使用四列钢珠承受负荷设计，使其具备高刚性、高负荷的特性，同时具备四方向等负载特色、及自动调心的功能，可吸收安装面的装配误差，得到高精度的诉求。加上降低组合高度及缩短滑块长度，非常适合高速自动化产业机械及空间要求的小型设备使用。滑块上设有钢珠保持器以防止钢珠脱落，此设计不仅方便客户安装上银直线导轨，当取下滑块时也不会有钢珠脱落的情形发生，且在精度允许下具备互换性。
上银EGH系列直线导轨的寿命：
1.寿命
当直线导轨承受负荷并作运动时，珠道表面与钢珠因不断地受到循环应力的作用，一但到达滚动疲劳的临界值，接触面就会开始产生疲劳破损，并在部分表面发生鱼鳞状薄片的剥落现象，此种现象叫做表面剥离。寿命的定义即为珠道表面及钢珠因材料疲劳产生表面剥离时为止的总运行距离。
2.额定寿命
直线导轨的寿命，具有很大的分散性，即使同一批制造的产品，在相同的运动状态下使用，寿命也会有所不同；这大多归咎于材料本身在疲劳特性上固有的变化。因此为定义直线导轨的寿命，一般以额定寿命为基准；其定义是：以一批同样的产品，逐个在相同的条件及额定负荷下运行，其中90%未曾发生表面剥离现象而能达到的总运行距离。
3.寿命的计算
直线导轨的寿命会因实际承受工作负荷而不同，可以选用直线导轨的基本动额定负荷及工作负荷推算出使用寿命。
注：1kgf=9.81N
|

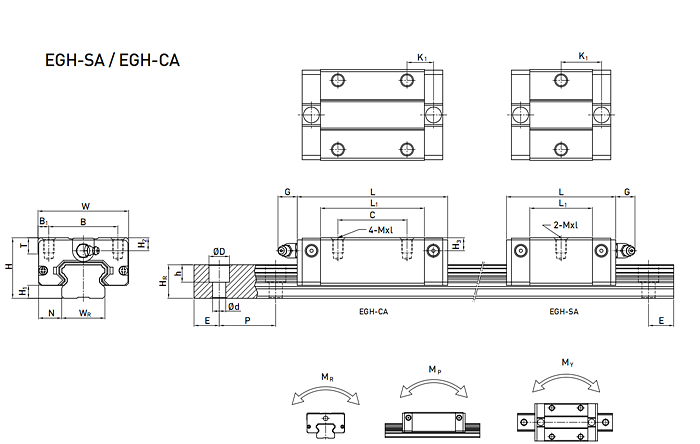

型号 |
组件尺寸（mm） |
滑块尺寸（mm） |
滑轨尺寸（mm） |
||||||||||||||||||||
|
H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M |
T |
H2 |
H3 |
WR |
HR |
D |
h |
d |
P |
E |
|
|
EGH15SA |
24 |
4.5 |
9.5 |
34 |
26 |
4 |
- |
23.1 |
40.1 |
14.8 |
3.5 |
5.7 |
M4 |
6 |
5.5 |
6 |
15 |
12.5 |
6 |
4.5 |
3.5 |
60 |
20 |
|
EGH15CA |
26 |
39.8 |
56.8 |
10.15 |
|||||||||||||||||||
|
EGH20SA |
28 |
6 |
11 |
42 |
32 |
5 |
- |
29 |
50 |
18.75 |
4.15 |
12 |
M5 |
7.5 |
6 |
6 |
20 |
15.5 |
9.5 |
8.5 |
6 |
60 |
20 |
|
EGH20CA |
32 |
48.1 |
69.1 |
12.3 |
|||||||||||||||||||
|
EGH25SA |
33 |
7 |
12.5 |
48 |
35 |
6.5 |
- |
35.5 |
59.1 |
21.9 |
4.55 |
12 |
M6 |
8 |
8 |
8 |
23 |
18 |
11 |
9 |
7 |
60 |
20 |
|
EGH25CA |
35 |
59 |
82.6 |
16.15 |
|||||||||||||||||||
|
EGH30SA |
42 |
10 |
16 |
60 |
40 |
10 |
- |
41.5 |
69.5 |
26.75 |
6 |
12 |
M8 |
9 |
9 |
9 |
28 |
23 |
11 |
9 |
7 |
80 |
20 |
|
EGH30CA |
40 |
70.1 |
98.1 |
21.05 |
|||||||||||||||||||
|
EGH35SA |
48 |
11 |
18 |
70 |
50 |
10 |
- |
45 |
75 |
28.5 |
7 |
12 |
M8 |
10 |
8.5 |
8.5 |
34 |
27.5 |
14 |
12 |
9 |
80 |
20 |
|
EGH35CA |
50 |
78 |
108 |
20 |
|||||||||||||||||||
|
型号 |
滑轨固定螺栓尺寸 |
基本动额定负荷 |
基本静额定负荷 |
容许静力矩（KN-m） |
重量（kg） |
|||
|
（mm） |
C（KN） |
C0（KN） |
MR |
MP |
MY |
滑块 |
导轨/米 |
|
|
EGH15SA |
M3×16 |
5.35 |
9.40 |
0.08 |
0.04 |
0.04 |
0.09 |
1.25 |
|
EGH15CA |
7.83 |
16.19 |
0.13 |
0.10 |
0.10 |
0.15 |
||
|
EGH20SA |
M5×16 |
7.23 |
12.74 |
0.13 |
0.06 |
0.06 |
0.15 |
2.08 |
|
EGH20CA |
4.31 |
21.13 |
0.22 |
0.16 |
0.16 |
0.24 |
||
|
EGH25SA |
M6×20 |
11.40 |
19.50 |
0.23 |
0.12 |
0.12 |
0.25 |
2.67 |
|
EGH25CA |
16.27 |
32.40 |
0.38 |
0.32 |
0.32 |
0.41 |
||
|
EGH30SA |
M6×25 |
16.42 |
28.10 |
0.40 |
0.21 |
0.21 |
0.45 |
4.35 |
|
EGH30CA |
23.70 |
47.46 |
0.68 |
0.55 |
0.55 |
0.76 |
||
|
EGH35SA |
M8×25 |
22.66 |
37.38 |
0.56 |
0.31 |
0.31 |
0.66 |
6.14 |
|
EGH35CA |
33.35 |
64.84 |
0.98 |
0.69 |
0.69 |
1.13 |
||
