QHW法兰型
QHW静音式重负载法兰型直线导轨
1、提升运动平顺度
传统不具同步联结器之直线导轨，开始运行时，负荷侧的钢珠会先运动，再推挤方向回转部与无负荷侧内的钢珠，造成连锁的来回碰撞，使得摩擦阻力变动起伏剧烈。而采用SynchMotion TM技术的Q1 Type直线导轨由于具有同步联结器，将同一循环内的所有钢珠串联在一起，所以当滑块开始运动时，所有钢珠几乎同时启动，且钢珠间并无来回的碰撞，在保持一定的运动惯性下，摩擦阻力的变动幅度能有效的减少。
2、高速设计
同步联结器的间隔部设计可使滚珠与滚珠之间的相互摩擦消失，且HIWIN之专利设计使得滚珠与同步联结器之间为环形线接触，可减少两者间的接触面积，进而有效降低摩擦阻力，使得SynchMotion TM静音式直线导轨具有卓越的高速性能。

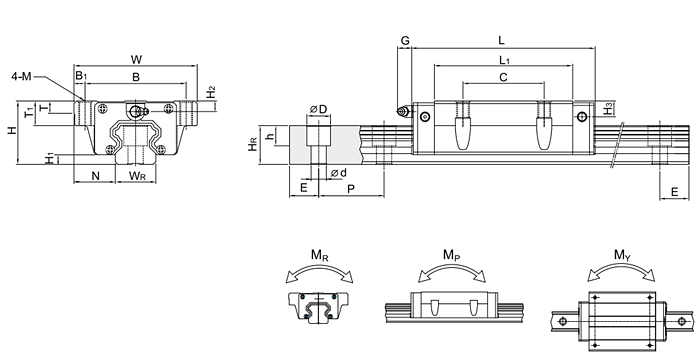

QHW系列直线导轨尺寸表如下：
注：1kgf=9.81N
|
型号 |
组件尺寸（mm） |
滑块尺寸（mm） |
导轨尺寸（mm） |
|||||||||||||||||||||
|
H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M |
T |
T1 |
H2 |
H3 |
WR |
HR |
D |
h |
d |
P |
E |
|
|
QHW15CA/CB/CC |
24 |
4 |
16 |
47 |
38 |
4.5 |
30 |
39.4 |
61.4 |
8 |
5 |
5.3 |
M5/Φ4.5 |
6 |
8.9 |
3.95 |
4.2 |
15 |
15 |
7.5 |
5.3 |
4.5 |
60 |
20 |
|
QHW20CA/CB/CC |
30 |
4.6 |
21.5 |
63 |
53 |
5 |
40 |
50.5 |
76.7 |
9.75 |
6 |
12 |
M6/Φ6 |
8 |
10 |
6 |
6 |
20 |
17.5 |
9.5 |
8.5 |
6 |
60 |
20 |
|
QHW20HA/HB/HC |
65.2 |
91.4 |
17.1 |
|||||||||||||||||||||
|
QHW25CA/CB/CC |
36 |
5.5 |
23.5 |
70 |
57 |
6.5 |
45 |
58 |
83.4 |
10.7 |
6 |
12 |
M8/Φ7 |
8 |
14 |
6 |
4.5 |
23 |
22 |
11 |
9 |
7 |
60 |
20 |
|
QHW25HA/HB/HC |
78.6 |
104 |
21 |
|||||||||||||||||||||
|
QHW30CA/CB/CC |
42 |
6 |
31 |
90 |
72 |
9 |
52 |
70 |
97.4 |
13.5 |
6.25 |
12 |
M10/Φ9 |
8.5 |
16 |
6.5 |
6 |
28 |
26 |
14 |
12 |
9 |
80 |
20 |
|
QHW30HA/HB/HC |
93 |
120.4 |
25.75 |
|||||||||||||||||||||
|
QHW35CA/CB/CC |
48 |
7.5 |
33 |
100 |
82 |
9 |
62 |
80 |
113.6 |
13 |
7.5 |
12 |
M10/Φ9 |
10.1 |
18 |
8.5 |
6.5 |
34 |
29 |
14 |
12 |
9 |
80 |
30 |
|
QHW35HA/HB/HC |
105.8 |
139.4 |
25.9 |
|||||||||||||||||||||
|
QHW45CA/CB/CC |
60 |
9.2 |
37.5 |
120 |
100 |
10 |
80 |
97 |
139.4 |
13 |
10 |
12.9 |
M12/Φ11 |
15.1 |
22 |
8.5 |
10 |
45 |
38 |
20 |
17 |
14 |
105 |
22.5 |
|
QHW45HA/HB/HC |
128.8 |
171.2 |
28.9 |
|||||||||||||||||||||
|
型号 |
导轨固定螺栓尺寸 |
基本动额定负荷 |
基本静额定负荷 |
容许静力矩（KN-m） |
重量（kg） |
|||
|
（mm） |
C（KN） |
C0（KN） |
MR |
MP |
MY |
滑块 |
导轨/米 |
|
|
QHW15CA/CB/CC |
M4×16 |
13.88 |
14.36 |
0.1 |
0.08 |
0.08 |
0.17 |
1.45 |
|
QHW20CA/CB/CC |
M5×16 |
23.08 |
25.63 |
0.26 |
0.19 |
0.19 |
0.40 |
2.21 |
|
QHW20HA/HB/HC |
27.53 |
31.67 |
0.31 |
0.27 |
0.27 |
0.52 |
||
|
QHW25CA/CB/CC |
M6×20 |
31.78 |
33.68 |
0.39 |
0.31 |
0.31 |
0.59 |
3.21 |
|
QHW25HA/HB/HC |
39.30 |
43.62 |
0.5 |
0.45 |
0.45 |
0.80 |
||
|
QHW30CA/CB/CC |
M8×25 |
46.49 |
48.17 |
0.6 |
0.5 |
0.5 |
1.09 |
4.47 |
|
QHW30HA/HB/HC |
56.72 |
65.09 |
0.83 |
0.89 |
0.89 |
1.44 |
||
|
QHW35CA/CB/CC |
M8×25 |
60.52 |
63.84 |
1.07 |
0.76 |
0.76 |
1.56 |
6.30 |
|
QHW35HA/HB/HC |
73.59 |
86.24 |
1.45 |
1.33 |
1.33 |
2.06 |
||
|
QHW45CA/CB/CC |
M12×35 |
89.21 |
94.81 |
1.83 |
1.38 |
1.38 |
2.79 |
10.41 |
|
QHW45HA/HB/HC |
108.72 |
128.43 |
2.47 |
2.41 |
2.41 |
3.69 |
||
