滚柱型QR系列滑轨
QR系列--静音式滚柱型直线导轨
QR系列导轨特点：
1、四方向高负荷承载能力
QR系列直线导轨采用DB（45°-45°）接触系统，能承受上下和左右方向的负荷，让滑轨具有超高负载能力。
2、低噪音设计
利用滚柱同步链接器可使滚柱均匀等间隔的排列，使相邻的滚柱间的撞击金属声消失，尖锐的高频声音强度有效降低。
3、提升运动平顺性
传统不具备同步连接器的导轨开始运行时，滚动体会因推挤而造成连锁的来回碰撞，使摩擦阻力变动起伏剧烈。而采用了同步联轴器的QR系列导轨，所有的滚柱被均匀的间隔排列进行循环运动，且滚柱间并无来回的碰撞，在保持一定的运动惯性下，摩擦阻力的变动幅度能有效的减少。
4四方向皆有超高刚性
QR系列滑轨除了藉由搭载专利设计的同步连接器之外，并以滚柱滚动取代了滚珠，藉由滚柱在滑轨和滑块之间的线接触方式，有效减少了滚柱受负载时的弹性变形，不仅能大幅提升线性滑轨的刚性值，更能在告诉运行下维持高精度的加工。

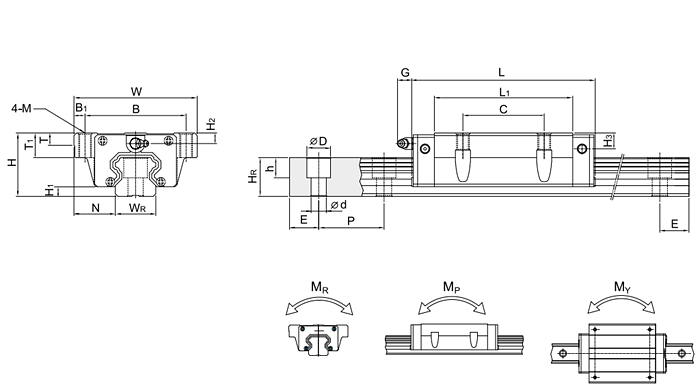

QR系列直线导轨尺寸表如下：
注：1kgf=9.81N
|
型号 |
组件尺寸（mm） |
滑块尺寸（mm） |
导轨尺寸（mm） |
||||||||||||||||||||||
|
H |
H1 |
N |
W |
B |
B1 |
C |
C1 |
L1 |
L |
K1 |
K2 |
G |
M |
T |
T1 |
H2 |
H3 |
WR |
HR |
D |
h |
d |
P |
E |
|
|
QRH20CA |
34 |
5 |
12 |
44 |
32 |
6 |
36 |
- |
57.5 |
86 |
15.8 |
6 |
5.3 |
M5 |
8 |
- |
8.3 |
8.3 |
20 |
21 |
9.5 |
8.5 |
6 |
30 |
20 |
|
QRH35CA |
55 |
6.5 |
18 |
70 |
50 |
10 |
50 |
- |
79 |
124 |
22.5 |
10 |
12 |
M8 |
12 |
- |
16 |
19.6 |
34 |
30.2 |
14 |
12 |
9 |
40 |
20 |
|
QRH35HA |
55 |
6.5 |
18 |
70 |
50 |
10 |
72 |
- |
106.5 |
151.5 |
25.25 |
10 |
12 |
M8 |
12 |
- |
16 |
19.6 |
34 |
30.2 |
14 |
12 |
9 |
40 |
20 |
|
QRH45CA |
70 |
8 |
20.5 |
86 |
60 |
13 |
60 |
- |
106 |
153.2 |
31 |
10 |
12.9 |
M10 |
16 |
- |
20 |
24 |
45 |
38 |
20 |
17 |
14 |
52.5 |
22.5 |
|
QRH45HA |
70 |
8 |
20.5 |
86 |
60 |
13 |
80 |
- |
139.8 |
187 |
37.9 |
10 |
12.9 |
M10 |
16 |
- |
20 |
24 |
45 |
38 |
20 |
17 |
14 |
52.5 |
22.5 |
|
QRW20CC |
30 |
5 |
21.5 |
63 |
53 |
5 |
40 |
35 |
57.5 |
86 |
13.8 |
6 |
5.3 |
M6 |
8 |
10 |
4.3 |
4.3 |
20 |
21 |
9.5 |
8.5 |
6 |
30 |
20 |
|
QRW35CC |
48 |
6.5 |
33 |
100 |
82 |
9 |
62 |
52 |
79 |
124 |
16.5 |
10 |
12 |
M10 |
12 |
13 |
9 |
12.6 |
34 |
30.2 |
14 |
12 |
9 |
40 |
20 |
|
QRW35HC |
48 |
6.5 |
33 |
100 |
82 |
9 |
62 |
52 |
106.5 |
151.5 |
30.25 |
10 |
12 |
M10 |
12 |
13 |
9 |
12.6 |
34 |
30.2 |
14 |
12 |
9 |
40 |
20 |
|
QRW45CC |
60 |
8 |
37.5 |
120 |
100 |
10 |
80 |
60 |
106 |
153.2 |
21 |
10 |
12.9 |
M12 |
14 |
15 |
10 |
14 |
45 |
38 |
20 |
17 |
14 |
52.5 |
22.5 |
|
QRW45HC |
60 |
8 |
37.5 |
120 |
100 |
10 |
80 |
60 |
139.8 |
187 |
37.9 |
10 |
12.9 |
M12 |
14 |
15 |
10 |
14 |
45 |
38 |
20 |
17 |
14 |
52.5 |
22.5 |
|
型号 |
导轨固定螺栓尺寸 |
基本动额定负荷 |
基本静额定负荷 |
容许静力矩 |
重量（kg） |
|||
|
（mm） |
C（KN） |
C0（KN） |
MR（KN-m） |
MP（KN-m） |
MY（KN-m） |
滑块 |
导轨/米 |
|
|
QRH20CA |
M5×20 |
26.3 |
38.9 |
0.591 |
0.453 |
0.453 |
0.40 |
2.76 |
|
QRH35CA |
M8×25 |
77 |
94.7 |
1.955 |
1.354 |
1.354 |
1.56 |
6.06 |
|
QRH35HA |
95.7 |
126.3 |
2.606 |
2.335 |
2.335 |
2.04 |
||
|
QRH45CA |
M12×35 |
123.2 |
163.9 |
3.969 |
2.613 |
2.613 |
3.16 |
9.97 |
|
QRH45HA |
150.8 |
208.6 |
5.718 |
5.086 |
5.086 |
4.10 |
||
|
QRW20CC |
M5×20 |
26.3 |
38.9 |
0.591 |
0.453 |
0.453 |
0.47 |
2.76 |
|
QRW35CC |
M8×25 |
77 |
94.7 |
1.955 |
1.354 |
1.354 |
1.74 |
6.06 |
|
QRW35HC |
95.7 |
126.3 |
2.606 |
2.335 |
2.335 |
2.38 |
||
|
QRW45CC |
M12×35 |
123.2 |
163.9 |
3.959 |
2.613 |
2.613 |
3.41 |
9.97 |
|
QRW45HC |
150.8 |
208.6 |
5.718 |
5.086 |
5.086 |
4.54 |
||
