上银滚珠丝杠的规格型号
发布时间:2015/8/18 14:49:41 浏览次数:1230
台湾上银（HIWIN）公司依据客户的蓝图或规格来制造您所需要的滚珠丝杠，并提供下列滚珠丝杠的相关资料：
| 1、公称外径 | 6、精度（导程误差，几何公差） |
| 2、导程 | 7、主轴转速 |
| 3、螺牙长度及丝杠总长度 | 8、静额定负荷、动额定负荷、预压扭矩 |
| 4、肩部尺寸 | 9、螺帽安全考量 |
| 5、螺帽型式 | 10、油孔位置 |

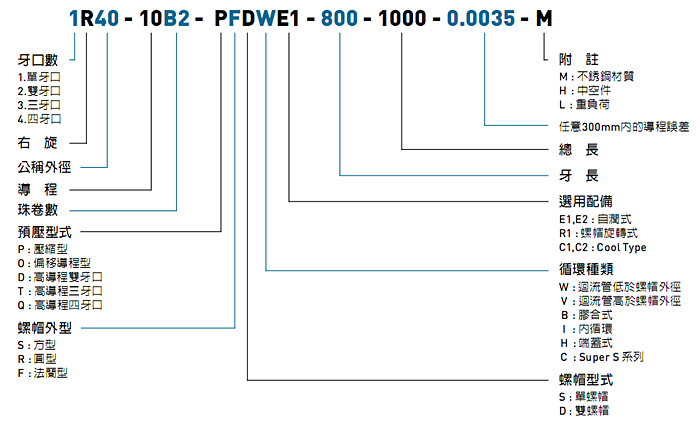

上银滚珠丝杠的规格型号
珠圈数说明：
|
A:1.5，B:2.5，C:3.5 |
T3:3 |
S1:1.8×1 |
U1:2.8×1 |
K2:2 |
|
A2:1.5×2 |
T4:4 |
S2:1.8×2 |
U2:2.8×2 |
K3:3 |
|
B2:2.5×2 |
T5:5 |
S4:1.8×4 |
V2:0.8×2 |
K4:4 |
|
C1:3.5×1 |
T6:6 |
注：1、外径导程可依客户的需求设计。
2、右旋为一般标准，左旋产品也可提供。
3、长度可依客户需求提供。
4、客户需要不锈钢等特殊材质的滚珠丝杠，请与启威机电客服洽谈。
5、当您填好滚珠丝杠资料表，请与启威机电客服联系，我们将立刻回复您。
6、若您要订购DIN 69051型螺帽，请加注“DIN”。
