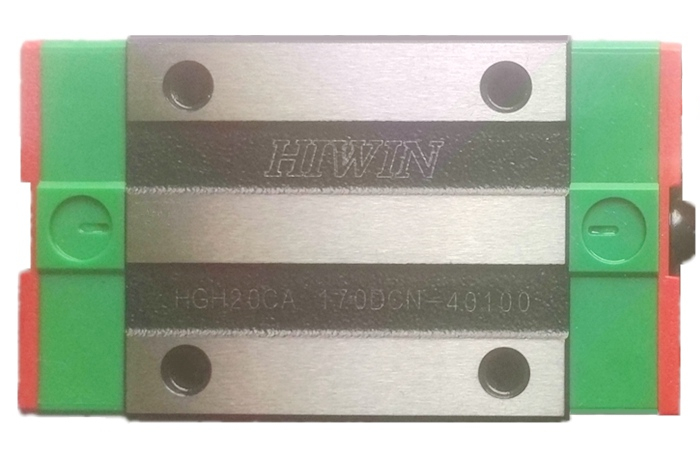

HIWIN上银导轨HGH20CA
HIWIN上银导轨HGH20CA规格尺寸图
注：1kgf=9.81N
|
型号 |
组件尺寸（mm） |
滑块尺寸（mm） |
滑轨尺寸（mm） |
||||||||||||||||||||
|
H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M |
T |
H2 |
H3 |
WR |
HR |
D |
h |
d |
P |
E |
|
|
HGH20CA |
30 |
4.6 |
12 |
44 |
32 |
6 |
36 |
50.5 |
77.5 |
12.25 |
6 |
12 |
M5 |
8 |
6 |
6 |
20 |
17.5 |
9.5 |
8.5 |
6 |
60 |
20 |
|
型号 |
滑轨固定螺栓尺寸 |
基本动额定负荷 |
基本静额定负荷 |
容许静力矩（KN-m） |
重量（kg） |
|||
|
（mm） |
C（KN） |
C0（KN） |
MR |
MP |
MY |
滑块 |
导轨/米 |
|
|
HGH20CA |
M5×16 |
17.75 |
27.76 |
0.27 |
0.20 |
0.20 |
0.30 |
2.21 |
台湾HIWIN导轨HGH20CA行走平行度
|
滑轨长度（mm） |
精度等级(μm) |
||||
|
C |
H |
P |
SP |
UP |
|
|
0 ~100 |
12 |
7 |
3 |
2 |
2 |
|
100~200 |
14 |
9 |
4 |
2 |
2 |
|
200~300 |
15 |
10 |
5 |
3 |
2 |
|
300~500 |
17 |
12 |
6 |
3 |
2 |
|
500~700 |
20 |
13 |
7 |
4 |
2 |
|
700~900 |
22 |
15 |
8 |
5 |
3 |
|
900~1100 |
24 |
16 |
9 |
6 |
3 |
|
1100~1500 |
26 |
18 |
11 |
7 |
4 |
|
1500~1900 |
28 |
20 |
13 |
8 |
4 |
|
1900~2500 |
31 |
22 |
15 |
10 |
5 |
|
2500~3100 |
33 |
25 |
18 |
11 |
6 |
|
3100~3600 |
36 |
27 |
20 |
14 |
7 |
|
3600~4000 |
37 |
28 |
21 |
15 |
7 |
上银导轨HGH20CA预压等级（HG系列线性滑轨提供三种标准预压，可依据用途选择合适的预压力）
| 预 压 等 级 | 标 记 | 预压力 | 使用条件 | 使用范围 |
| 无预压 | Z0 | 0~0.02C | 负荷方向固定且冲击小，精度要求低 | 搬送装置，自动包装机，自动化产业机械，一般工业机械的XY轴，焊接机，熔断机，工具交换装置 |
| 中预压 | ZA | 0.05C~0.07C | 轻负荷且要求高精度 | 一般工业机械的Z轴，放电加工机，NC车床，精密XY平台，测定器，机械加工中心，立式加工中心，工业用机器人，自动涂装机，各种高速材料供给装置 |
| 重预压 | ZB | 0.10C~0.12C | 刚性要求，且有振动，冲击之使用环境 | 机械加工中心，磨床，NC车床，立式或卧式铣床，机床的Z轴，重切削加工机 |
| 等 级 | 互换性线轨（单出件） | 非互换性线轨（组合件） | ||
| 预 压 等 级 | Z0，ZA | Z0，ZA，ZB | ||
台湾上银HIWIN导轨HGH20CA端距(E)
东莞启威公司备有导轨标准长度库存供应客户需求。若客户订购非标准长度导轨时，端面距离E的尺寸最好不要大于1/2P,防止因E的尺寸过大导致导轨装配后端部的不稳定，从而降低直线导轨的精度。
L=(n-1)×P+2×E
L:导轨总长度（mm）
n:螺栓孔数
P:螺栓孔与孔之间的距离（mm）
E：最边上的螺栓孔中心至端面的距离（mm）
举例说明：HGH20CA2R700ZAC，孔与孔之间的距离为60，总长为700，计算方式如下：
700÷60=11.66667，那么导轨可以分成11等分，余下的就是导轨端距总和。700-60×11=40,由此可知，导轨两端端距总和为40，如果端距平分就是20-20,其他分法:19-21,18-22,17-23,16-24.......，只要总和等于40就可以了。
上银HIWIN导轨HGH20CA滑轨安装方式（一种是上锁式，一种是下锁式）
HIWIN热销型号:HGW20CA HGW20HA HGH25CA HGH35CA HGH45CA HGW25CA HGW30CA HGH15CA
