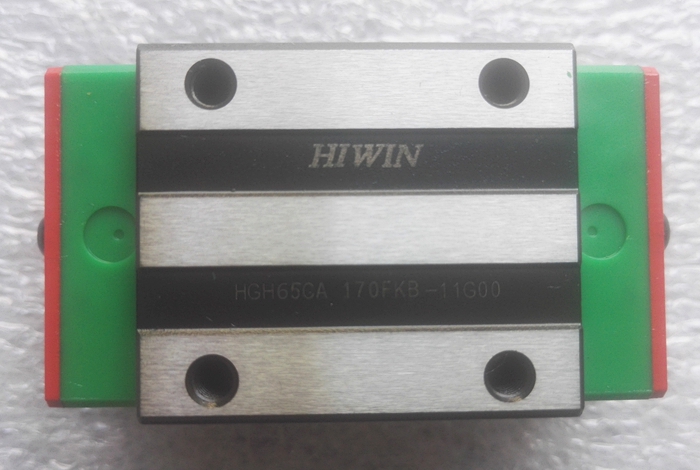

上银导轨HGH65CA

发布时间:2018/3/14 16:36:17 浏览次数:1100

上银导轨HGH65CA规格尺寸图

注：1kgf=9.81N

台湾上银导轨HGH65CA行走平行度

上银直线导轨HGH65CA预压等级（HG系列线性滑轨提供三种标准预压，可依据用途选择合适的预压力）

预压等级	标记	预压力	使用条件	使用范围
无预压	Z0	0~0.02C	负荷方向固定且冲击小，精度要求低	搬送装置，自动包装机，自动化产业机械，一般工业机械的XY轴，焊接机，熔断机，工具交换装置
中预压	ZA	0.05C~0.07C	轻负荷且要求高精度	一般工业机械的Z轴，放电加工机，NC车床，精密XY平台，测定器，机械加工中心，立式加工中心，工业用机器人，自动涂装机，各种高速材料供给装置
重预压	ZB	0.10C~0.12C	刚性要求，且有振动，冲击之使用环境	机械加工中心，磨床，NC车床，立式或卧式铣床，机床的Z轴，重切削加工机
等级	互换性线轨（单出件）			非互换性线轨（组合件）
预压等级	Z0，ZA			Z0，ZA，ZB

台湾上银HIWIN导轨HGH65CA端距(E)

东莞市启威五金机电有限公司备有导轨标准长度库存供应客户需求。若客户订购非标准长度导轨时，端面距离E的尺寸最好不要大于1/2P,防止因E的尺寸过大导致导轨装配后端部的不稳定，从而降低直线导轨的精度。

L=(n-1)×P+2×E

L:导轨总长度（mm）

n:螺栓孔数

P:螺栓孔与孔之间的距离（mm）

E：最边上的螺栓孔中心至端面的距离（mm）

举例说明：HGH65CA2R2000ZAC，孔与孔之间的距离为150，总长为2000，计算方式如下：

2000÷150=13.333，那么导轨可以分成13等分，余下的就是导轨端距总和。2000-150×13=50,由此可知，导轨两端端距总和为50，如果端距平分就是25-25,其他分法:26-24,27-23,28-22,29-21.......，只要总和等于50就可以了。

上银HG系列滑轨安装方式（一种是上锁式，一种是下锁式）

上银导轨滑块必备小常识：

1.导轨滑块存放

存放导轨滑块时请确定涂上防锈油封入指定封套中,并水平放置,且避免高低温及高度潮湿的环境。使用环境温度请勿超过80℃，瞬时温度请勿超过100℃。

（1）滑块和滑轨在倾斜后可能因本身重量而落下，请小心注意。

（2）敲击或摔落滑轨，即使外观看不出破损，但可能造成功能上的损失，请小心注意。

（3）请勿自行分解滑块，因可能导致异物进入或对组装精度造成不利影响。

（4）要放在常温的房间里。

（5）导轨上面要刷一些防锈油，防止导轨遇空气氧化生锈。

（6）为了防止油脂挥发，最好在外面包上一层薄膜。

（7）导轨水平放置在一个平台物架上，防止变形。

（8）导轨勿压重物，避免因重压产生变形。

2.导轨滑块润滑

（1）请先擦拭防锈油后再注入润滑油使用。（建议使用油黏滞度约为30-150cSt的润滑油）

（2）请勿将不同性质的润滑油混合使用。

（3）采用润滑油润滑时，会因不同安装方式而不同，请先与东莞启威联系。
