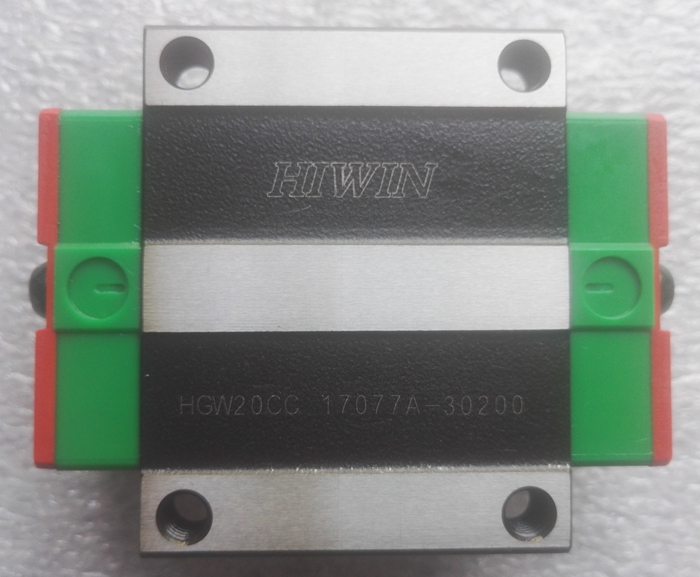

HIWIN导轨HGW20CA

发布时间:2018/3/16 17:05:28 浏览次数:1676

HIWIN导轨HGW20CA规格尺寸图：

注：1kgf=9.81N

型号	组件尺寸（mm）			滑块尺寸（mm）													滑轨尺寸（mm）
型号	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	M	T	H2	H3	WR	HR	D	h	d	P	E
HGW20CA	30	4.6	21.5	63	53	5	40	50.5	77.5	10.25	6	12	M6	8	6	6	20	17.5	9.5	8.5	6	60	20

型号	滑轨固定螺栓尺寸	基本动额定负荷	基本静额定负荷	容许静力矩（KN-m）			重量（kg）
型号	（mm）	C（KN）	C0（KN）	MR	MP	MY	滑块	导轨/米
HGW20CA	M5×16	17.75	27.76	0.27	0.20	0.20	0.40	2.21

台湾HIWIN导轨HG系列行走平行度：

滑轨长度（mm）	精度等级(μm)
滑轨长度（mm）	C	H	P	SP	UP
0 ~100	12	7	3	2	2
100~200	14	9	4	2	2
200~300	15	10	5	3	2
300~500	17	12	6	3	2
500~700	20	13	7	4	2
700~900	22	15	8	5	3
900~1100	24	16	9	6	3
1100~1500	26	18	11	7	4
1500~1900	28	20	13	8	4
1900~2500	31	22	15	10	5
2500~3100	33	25	18	11	6
3100~3600	36	27	20	14	7
3600~4000	37	28	21	15	7

台湾上银HIWIN线性滑轨HG系列预压等级：

预压等级	标记	预压力	使用条件	使用范围
无预压	Z0	0~0.02C	负荷方向固定且冲击小，精度要求低	搬送装置，自动包装机，自动化产业机械，一般工业机械的XY轴，焊接机，熔断机，工具交换装置
中预压	ZA	0.05C~0.07C	轻负荷且要求高精度	一般工业机械的Z轴，放电加工机，NC车床，精密XY平台，测定器，机械加工中心，立式加工中心，工业用机器人，自动涂装机，各种高速材料供给装置
重预压	ZB	0.10C~0.12C	刚性要求，且有振动，冲击之使用环境	机械加工中心，磨床，NC车床，立式或卧式铣床，机床的Z轴，重切削加工机
等级	互换性线轨（单出件）			非互换性线轨（组合件）
预压等级	Z0，ZA			Z0，ZA，ZB

台湾HIWIN导轨HGW20CA（HGW20CC）端距(E) ：

东莞市启威五金机电有限公司备有导轨标准长度库存供应客户需求。若客户订购非标准长度导轨时，端面距离E的尺寸最好不要大于1/2P,防止因E的尺寸过大导致导轨装配后端部的不稳定，从而降低直线导轨的精度。

L=(n-1)×P+2×E

L:导轨总长度（mm）

n:螺栓孔数

P:螺栓孔与孔之间的距离（mm）

E：最边上的螺栓孔中心至端面的距离（mm）

举例说明：HGW20CA2R840ZAC，孔与孔之间的距离为60，总长为840，计算方式如下：

840÷60=14，那么导轨可以分成13等分，余下的就是导轨端距总和。840-60×13=60,由此可知，导轨两端端距总和为60，如果端距平分就是30-30,其他分法:31-29,32-28,33-27,34-26.......，只要总和等于60就可以了。

上银HG系列滑轨安装方式（一种是上锁式，一种是下锁式）

上银HIWIN导轨HGW20CA的负载率和寿命：

1.通常情况下，由于往复压力引发的金属疲劳损坏直线导轨系统。往复压力使直线导轨和滚珠的表皮脱落。直线导轨的寿命就是在直线导轨或滚珠表皮发生脱落时，系统所运行的总行程。

2.静态安全系数:fs 选择直线导轨有两种方法。一种是根据静态负载系统选;另一种是根据寿命选择。通常我们采用第二种。

3.基本动负载率:C[kgf] 基本动负载率（C）是在直线导轨承受负载方向和大小不变的状态下，直线导轨的额定寿命为50km时（滚柱式直线导轨为100km）的最大负荷。

4.负载率和寿命的计算由于反复的压力作用，直线导轨接触面会产生碎屑的脱落。额定寿命就是用一组同样的直线导轨系统，逐一在相同条件下运行，基中90%不发生脱落现象而运行的总行程。

5.基本静负载率:Co(kgf) 如果超负荷或震动作用于静态或运动状态下的直线导轨系统时，滚珠和直线导轨会产生永久变形。当变形太大会影响直线导轨系统的顺滑运行。基木静载荷负载率（Co）指的是在最大静态负荷条件下的滚珠和直线导轨的变形总和等于滚珠直径的1/10000时，相同方向和强度下的恒定负载。静负载率（Co）表明了直线导轨的最大容许静态负载。
