东莞启威五金机电有限公司专业代理HIWIN导轨，很多客户在购买以后不能正确的安装HIWIN导轨，导致设备在使用过程中出现不必要的维修。我司的专业技术人员给大家详细讲解下HIWIN导轨的正确安装步骤，客户在安装的时候可以作为参考，具体问题可以来电咨询我们的技术人员。

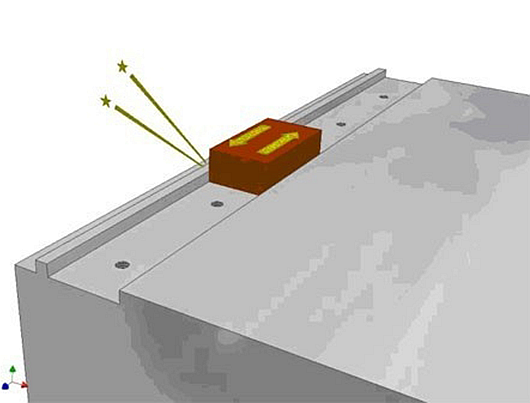

步骤.1:在安装直线导轨之前必须清除机械安装面的毛边、污物及表面伤痕。

注意: 直线滑轨在正式安装前均涂有防锈油，安装前请用清洗油类将基准面洗净后再安装，通常将防锈油清除后，基准面较容易生锈，所以建议涂抹上黏度较低的主轴用润滑油。

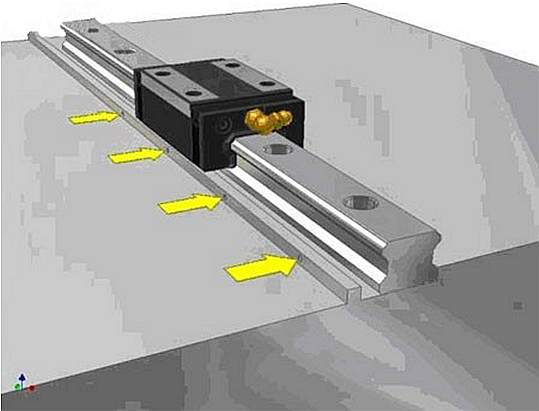

步骤.2:将主轨轻轻安置在床台上，使用侧向固定螺丝或其他固定治具使线轨与侧向安装面轻轻贴合。

注意:安装使用前要确认螺丝孔是否吻合，假设底座加工孔不吻合又强行锁紧螺栓，会大大影响到组合精度与使用品质。

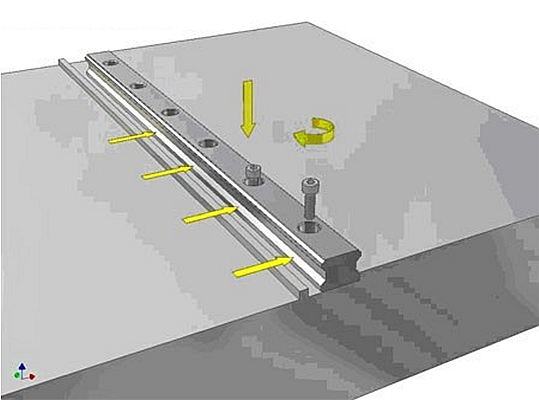

步骤.3由中央向两侧按顺序将滑轨的定位螺丝稍微旋紧，使轨道与垂直安装 面稍微贴合。



顺序是由中央位置开始向两端迫紧可以得到较稳定的精度。垂直基准面稍微旋紧后，加强侧向基准面的锁紧力，使主轨可以确实贴合侧向基准面。

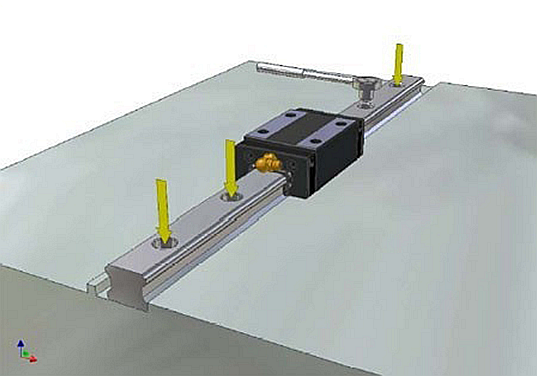

步骤.4使用扭力扳手，依照各种材质锁紧扭矩将滑轨之定位螺丝慢慢旋紧。

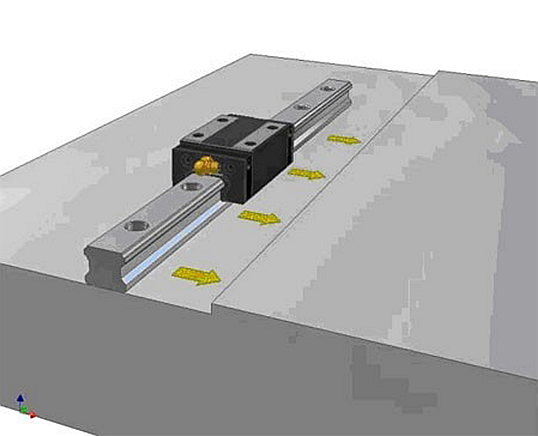

步骤.5 使用同安装方式安装副轨，且个别安装滑座至主轨与副轨上。



注意滑座安装上线性滑轨后，后续许多附属件由于安装空间有限无法安装，必须于此阶段将所须附件一并安装。(附件可能为油嘴、油管接头、或是防尘系统等。)

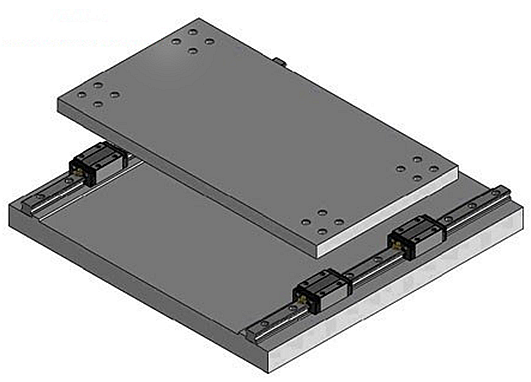

步骤6:轻轻安置移动平台到主轨与副轨的滑座上。

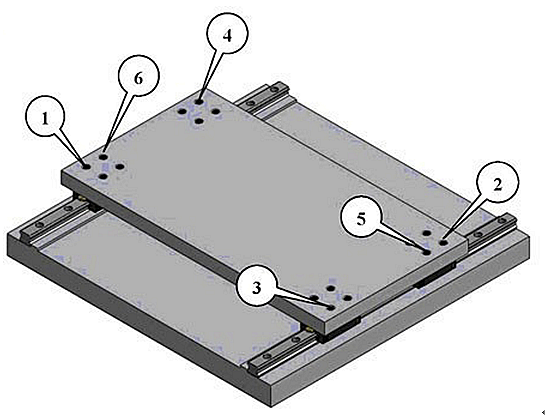

步骤7:先锁紧移动平台上的侧向迫紧螺丝，安装定位后将在依照下列顺序进行。





以上是我司对于HIWIN导轨的安装步骤详细解说，如有其他疑问，同样可以来电咨询我们的客服人员。我司提供24小时服务热线，随时为您解决HIWIN导轨在安装、使用、维护过程中的燃眉之急。
