上银HGW55CA

发布时间:2018/3/22 14:45:27 浏览次数:1092

上银HGW55CA导轨尺寸图：

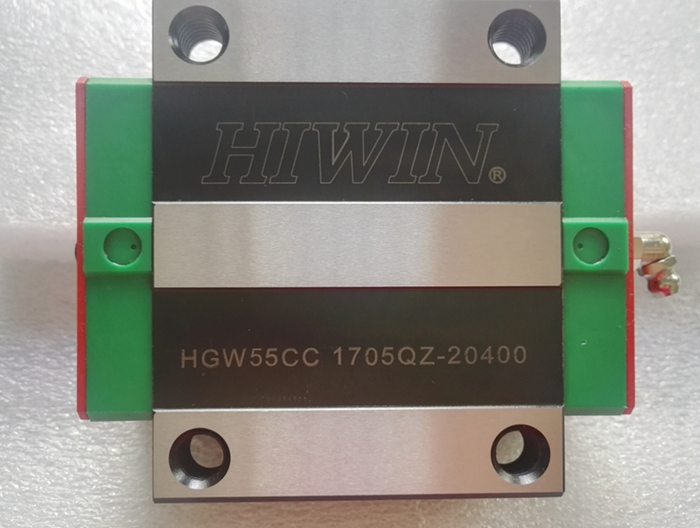

HGW55CC滑块包含HGW55CA滑块和HGW55CB滑块。（因为后缀CC 滑块安装方式是上锁式或下锁式；后缀CA 滑块是上锁式；后缀CB 滑块是下锁式，所以HGW55CC包含HGW55CA和HGW55CB。）

注：1kgf=9.81N

型号	组件尺寸（mm）			滑块尺寸（mm）													滑轨尺寸（mm）
型号	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	M	T	H2	H3	WR	HR	D	h	d	P	E
HGW55CA	70	13	43.5	140	116	12	95	117.7	166.7	17.35	11	12.9	M14	17.5	12	19	53	44	23	20	16	120	30

型号	滑轨固定螺栓尺寸	基本动额定负荷	基本静额定负荷	容许静力矩（KN-m）			重量（kg）
型号	（mm）	C（KN）	C0（KN）	MR	MP	MY	滑块	导轨/米
HGW55CA	M14×45	114.44	148.33	3.69	2.64	2.64	4.52	15.08

台湾上银直线导轨HGW55CA行走平行度：

滑轨长度（mm）	精度等级(μm)
滑轨长度（mm）	C	H	P	SP	UP
0 ~100	12	7	3	2	2
100~200	14	9	4	2	2
200~300	15	10	5	3	2
300~500	17	12	6	3	2
500~700	20	13	7	4	2
700~900	22	15	8	5	3
900~1100	24	16	9	6	3
1100~1500	26	18	11	7	4
1500~1900	28	20	13	8	4
1900~2500	31	22	15	10	5
2500~3100	33	25	18	11	6
3100~3600	36	27	20	14	7
3600~4000	37	28	21	15	7

台湾上银直线滑轨HG系列预压等级：

预压等级	标记	预压力	使用条件	使用范围
无预压	Z0	0~0.02C	负荷方向固定且冲击小，精度要求低	搬送装置，自动包装机，自动化产业机械，一般工业机械的XY轴，焊接机，熔断机，工具交换装置
中预压	ZA	0.05C~0.07C	轻负荷且要求高精度	一般工业机械的Z轴，放电加工机，NC车床，精密XY平台，测定器，机械加工中心，立式加工中心，工业用机器人，自动涂装机，各种高速材料供给装置
重预压	ZB	0.10C~0.12C	刚性要求，且有振动，冲击之使用环境	机械加工中心，磨床，NC车床，立式或卧式铣床，机床的Z轴，重切削加工机
等级	互换性线轨（单出件）			非互换性线轨（组合件）
预压等级	Z0，ZA			Z0，ZA，ZB

台湾上银HGW55CA导轨端距(E) :

东莞市启威五金机电有限公司备有导轨标准长度库存供应客户需求。若客户订购非标准长度导轨时，端面距离E的尺寸最好不要大于1/2P,防止因E的尺寸过大导致导轨装配后端部的不稳定，从而降低直线导轨的精度。

L=(n-1)×P+2×E

L:导轨总长度（mm）

n:螺栓孔数

P:螺栓孔与孔之间的距离（mm）

E：最边上的螺栓孔中心至端面的距离（mm）

举例说明：HGW55CA1R1000ZAC，孔与孔之间的距离为120，总长为1000，计算方式如下：

1000÷120=8.333，那么导轨可以分成8等分，余下的就是导轨端距总和。1000-120×8=40,由此可知，导轨两端端距总和为40，如果端距平分就是20-20,其他分法:21-19,22-18,23-17.......，只要总和等于40就可以了。

上银HG系列滑轨安装方式（一种是上锁式，一种是下锁式）

上银直线导轨选型步骤：

1---确定轨宽
轨宽指滑轨的宽度。轨宽是决定其负载大小的关键因素之一，四排滚珠、滚柱的方轨现货产品有15、20、25、30、35、45、55、65。扁轨（微型滑轨两排滚珠）规格有5、7、9、12、15。

2---确定轨长
这个长度是轨的总长，不是行程。全长=有效行程+滑块间距（2个以上滑块）+滑块长度×滑块数量+两端的安全行程，如果增加了防护罩，需要加上两端防护罩的压缩长度。需要注意的是，事先问清楚该规格导轨整支的最大长度，超过这个长度是需要对接使用的。上银导轨整支长度最大是5600（微轨一般是2000），有些是4000，这和上银厂家的加工设备有关。需要对接并且用户想事先在机器上加工安装孔的情况下最好提供接口图纸。另一点请特别注意，导轨上的安装孔孔间距是固定的，用户在确定轨长时要注意位置，例：15的轨，长600。如果不告诉供应商需要的端部尺寸，一般到货的状态是10个安装孔，导轨两端面到各自最近的安装孔中心的距离是30、30，但也有可能是其他尺寸29和31,28和32,27和33......。各品牌对端部尺寸的出货规定略有差异，多数是默认两端相等。

3---确定滑块类型和数量
常用的滑块是两种：法兰型，四方形。前者高度低一点，但是宽一点，安装孔是贯穿螺纹孔，后者高一点，窄一点，安装孔是螺纹盲孔。两者均有短型、标准型和加长型之分（也称为中负荷、重负荷和超重负荷），主要的区别是滑块本体（金属部分）长度不同，当然安装孔的孔间距也可能不同，多数短型滑块只有2个安装孔。滑块的数量应由用户通过计算确定，在此只推荐一条：少到可以承载，多到可以安装。滑块类型和数量与滑轨宽度构成负载大小的三要素。

4---确定精度等级
任何厂家的产品都会标注精度等级，上银厂家的标注比较科学，一般采用该等级名称的第一个字母，如普通级标N，高级标H，精密级标P。精度是个综合概念，一般由滑块基准侧面相对同侧滑轨侧面的行走直线误差、组合高度误差，滑轨侧面至滑块基准侧面宽度误差、成对高度误差以及成对宽度误差构成。对于多数产业机械，普通级精度可以满足要求，高一点的就选H级，数控机床等设备以选择P级常见，其他超精密机械选择SP（超级精度）、UP（顶级精度）为宜。后面3个等级需要苛刻的安装、使用条件才能展示其性能。

5---组合高度类型
组合高度类型主要有2类：高组装型和低组装型，顾名思义，高组装型的组合高度（滑轨的底面到滑块的顶面）要高一些，而低组装型要低一些，视规格大小差异在2~7mm之间，造成这个差异的原因是滑块高度尺寸不同，与滑轨无关。这两种类型对导轨副其他参数影响不太，用户都可以选用。

6---预压等级
预压等级高的表示滑块和滑轨之间的间隙小或为负间隙，预压等级低表示滑块和滑轨之间的间隙大或为正间隙。感官区别就是等级高的滑块滑动阻力大，等级低的阻力小。表示方法有ZA、ZB、ZF、Z0、Z1等。等级的选择要看用户的实际使用场合，大致的原则是滑轨规格大、负载大、有冲击、精度高的场合可以选预压等级高一点的，反之选低一点。提示：1--预压等级与质量无关，2—预压等级与滑轨使用精度成正比，与使用寿命成反比。
