HIWIN导轨HGW65CA

发布时间:2018/3/22 15:58:40 浏览次数:1043

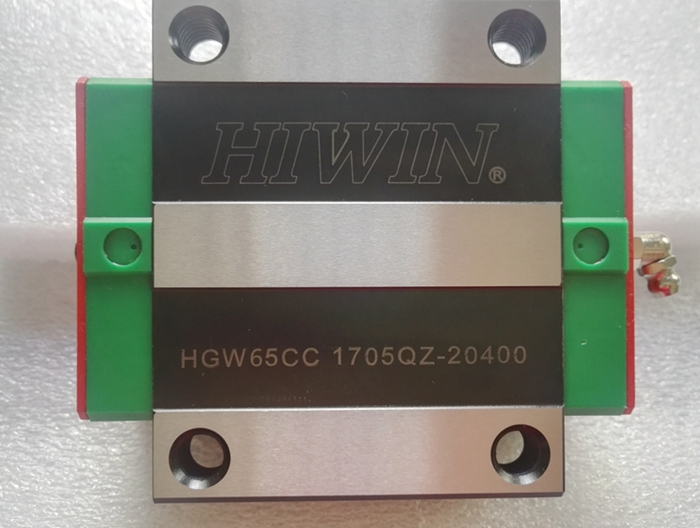

HIWIN导轨HGW65CA尺寸图：

（HGW65CC包含HGW65CA、HGW65CB）

注：1kgf=9.81N

型号	组件尺寸（mm）			滑块尺寸（mm）													滑轨尺寸（mm）
型号	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	M	T	H2	H3	WR	HR	D	h	d	P	E
HGW65CA	90	15	53.5	170	142	14	110	144.2	200.2	23.1	14	12.9	M16	25	15	15	63	53	26	22	18	150	35

型号	滑轨固定螺栓尺寸	基本动额定负荷	基本静额定负荷	容许静力矩（KN-m）			重量（kg）
型号	（mm）	C（KN）	C0（KN）	MR	MP	MY	滑块	导轨/米
HGW65CA	M16×50	163.63	215.33	6.65	4.27	4.27	9.17	21.18

台湾上银导轨HGW65CA端距(E) :

东莞市启威五金机电有限公司备有导轨标准长度库存供应客户需求。若客户订购非标准长度导轨时，端面距离E的尺寸最好不要大于1/2P,防止因E的尺寸过大导致导轨装配后端部的不稳定，从而降低直线导轨的精度。

L=(n-1)×P+2×E

L:导轨总长度（mm）

n:螺栓孔数

P:螺栓孔与孔之间的距离（mm）

E：最边上的螺栓孔中心至端面的距离（mm）

举例说明：HGW65CA1R1000ZAC，孔与孔之间的距离为150，总长为1000，计算方式如下：

1000÷150=6.667，那么导轨可以分成6等分，余下的就是导轨端距总和。1000-150×6=100,由此可知，导轨两端端距总和为100，如果端距平分就是50-50,其他分法:51-49,52-48,53-47.......，只要总和等于100就可以了。

台湾HIWIN直线导轨HG65预压等级：

预压等级	标记	预压力	使用条件	使用范围
无预压	Z0	0~0.02C	负荷方向固定且冲击小，精度要求低	搬送装置，自动包装机，自动化产业机械，一般工业机械的XY轴，焊接机，熔断机，工具交换装置
中预压	ZA	0.05C~0.07C	轻负荷且要求高精度	一般工业机械的Z轴，放电加工机，NC车床，精密XY平台，测定器，机械加工中心，立式加工中心，工业用机器人，自动涂装机，各种高速材料供给装置
重预压	ZB	0.10C~0.12C	刚性要求，且有振动，冲击之使用环境	机械加工中心，磨床，NC车床，立式或卧式铣床，机床的Z轴，重切削加工机
等级	互换性线轨（单出件）			非互换性线轨（组合件）
预压等级	Z0，ZA			Z0，ZA，ZB

台湾HIWIN导轨HGW65CA行走平行度：

滑轨长度（mm）	精度等级(μm)
滑轨长度（mm）	C	H	P	SP	UP
0 ~100	12	7	3	2	2
100~200	14	9	4	2	2
200~300	15	10	5	3	2
300~500	17	12	6	3	2
500~700	20	13	7	4	2
700~900	22	15	8	5	3
900~1100	24	16	9	6	3
1100~1500	26	18	11	7	4
1500~1900	28	20	13	8	4
1900~2500	31	22	15	10	5
2500~3100	33	25	18	11	6
3100~3600	36	27	20	14	7
3600~4000	37	28	21	15	7

上银HG65滑轨安装方式（一种是上锁式，一种是下锁式）

HIWIN上银直线导轨真假辨认：

1. 看外观，上银滑块颜色比较细腻，滑块端盖处无毛刺，无间隙，做工精致。轨道上的防伪标志HIWIN钢印比较特殊，需要从背光面才能看到，钢印清晰，立体感强。
2. 看产品标识，滑块和轨道都要看。仿品一般打的标字体偏大，生产编码几乎都是一样。
3. 看组装之后的顺畅度，互换组装顺畅度。互换后的上银导轨滑动起来非常顺畅，间隙非常精密，仿造的很难达到。仿品经不起来回互换组装，有可能把滑块组装到另一支轨道上就会出现卡顿，不顺畅，或间隙忽大忽小的情况。
4. 测精度。仿品不可能做到上银那种精度，多次抽查检验正品与仿品精度对比。
