上银滚珠丝杠“医生”

发布时间:2018/3/28 17:21:46 浏览次数:3017

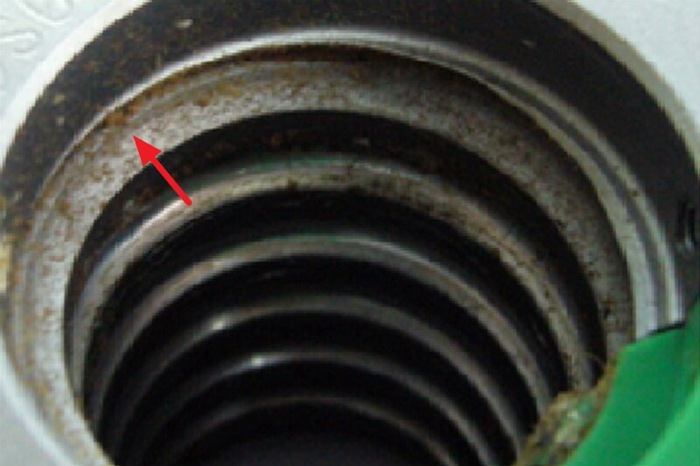

破坏模式：生锈

含水性的液体或处于高温差、高湿度的环境下，水气导致丝杠产生锈斑，在长时间运转后甚至会导致大面积的生锈。

发生主因：高湿度环境、水溶液进入、润滑油或润滑脂防护失效。

解决办法：选择刚性强的丝杠，同时增加丝杠螺母表面防锈处理。





破坏模式：烧伤

当丝杠承受负荷时，一定会产生磨擦力。在润滑不足的状况下，摩擦产生的热量无法有效地排除，润滑剂无法发挥正常功能，导致丝杠螺纹面过热呈现黄褐色。

发生主因：润滑不良、负荷过重。

解决办法：每隔一段时间为丝杠涂抹合适的润滑油脂。

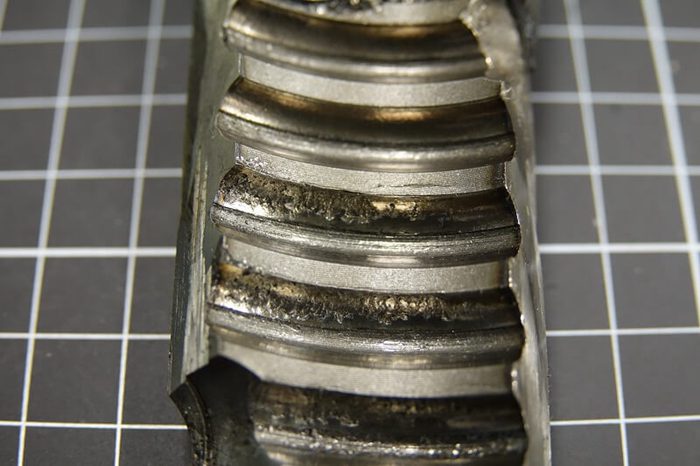

破坏模式：破裂

承受过大的负荷导致钢珠迴流不顺畅，使得螺纹面承受力集中在一起，超出丝杠可承受负荷范围后，最终导致表面崩裂，进而产生破裂。

发生主因：外部冲击力过大、循环异常。

解决办法：选择直径大一点的丝杠，承受负荷能力强。

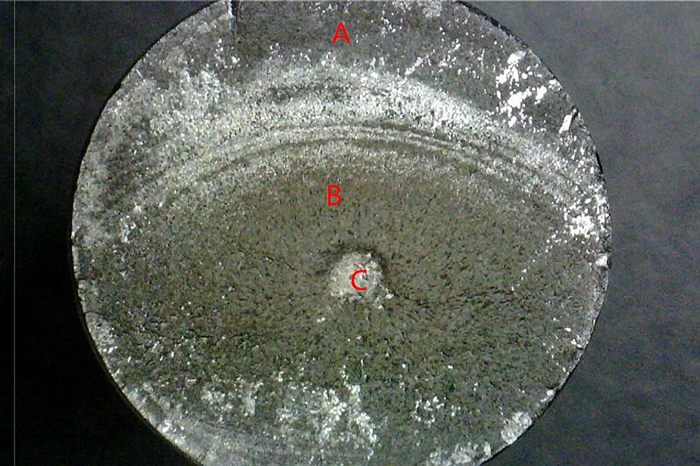

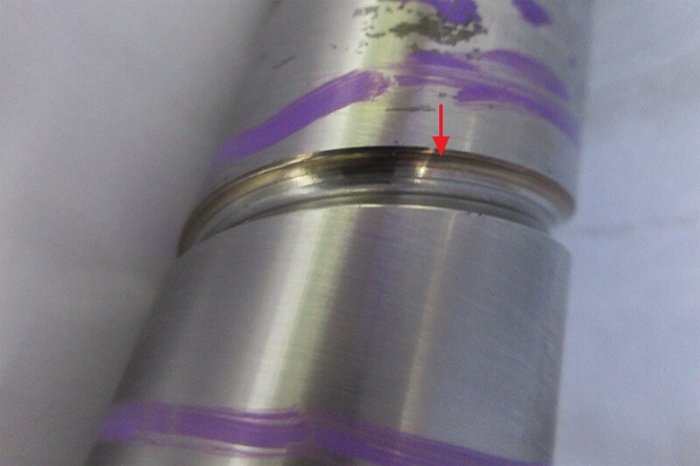

破坏模式：肩部断裂

运转时丝杠肩部反覆受到弯曲的力量，使得初始裂纹自A→B→C最终断裂。

发生主因：组装偏摆过大、肩部几何偏摆过大、肩部强度不足
解决办法：增大肩部直径





破坏模式：异物入侵

在高粉尘环境中，外在的粉屑无法被有效的隔绝，导致粉尘进入螺母内部，长时间使用将导致运转不顺，甚至迴流系统阻塞。

发生主因：粉屑粒径小于防尘配件之防护能力。

解决办法：螺母加装防尘片或防尘护罩，防止细小物体进入。

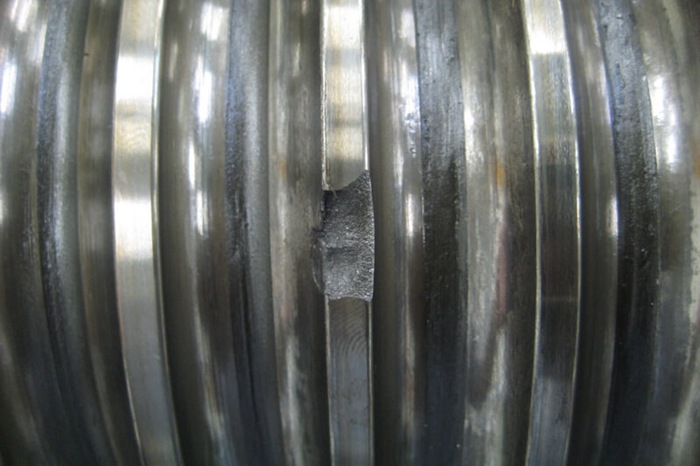

破坏模式：剥落形成空洞

剥落是丝杠接触疲劳破坏的表现。钢珠滚动时，丝杠螺纹表面的最大负重区产生初始裂纹，经由反覆承受作用力在丝杆螺纹表面形成裂纹，剥落后呈现坑洞。

发生主要原因：已达到使用寿命、该接触位置负荷过高。

解决办法：选择直径大一点的丝杆，承受负荷能力强。如果达到使用寿命需更换新丝杠。

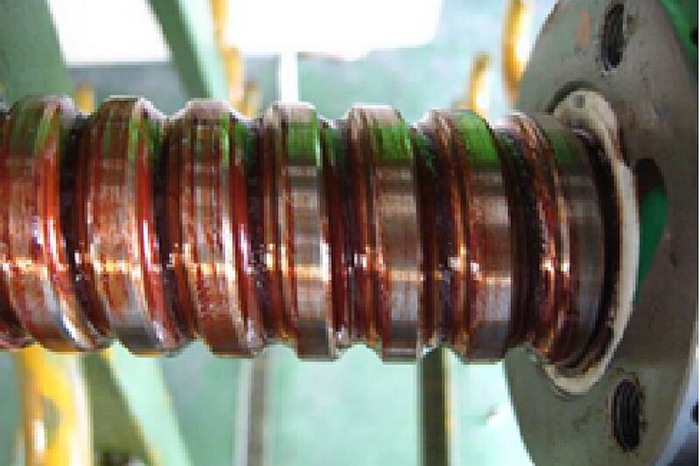

破坏模式：切削液、冷却液入侵

切削液、冷却液与润滑油脂相冲突，导致润滑油脂失效与变色。

发生主因：管路泄漏、防护失效、润滑油脂变质。

解决办法：清理干净丝杠上的切削液、冷却液和润滑油脂，重新涂上润滑油。找到管路泄漏的地方修补好。
